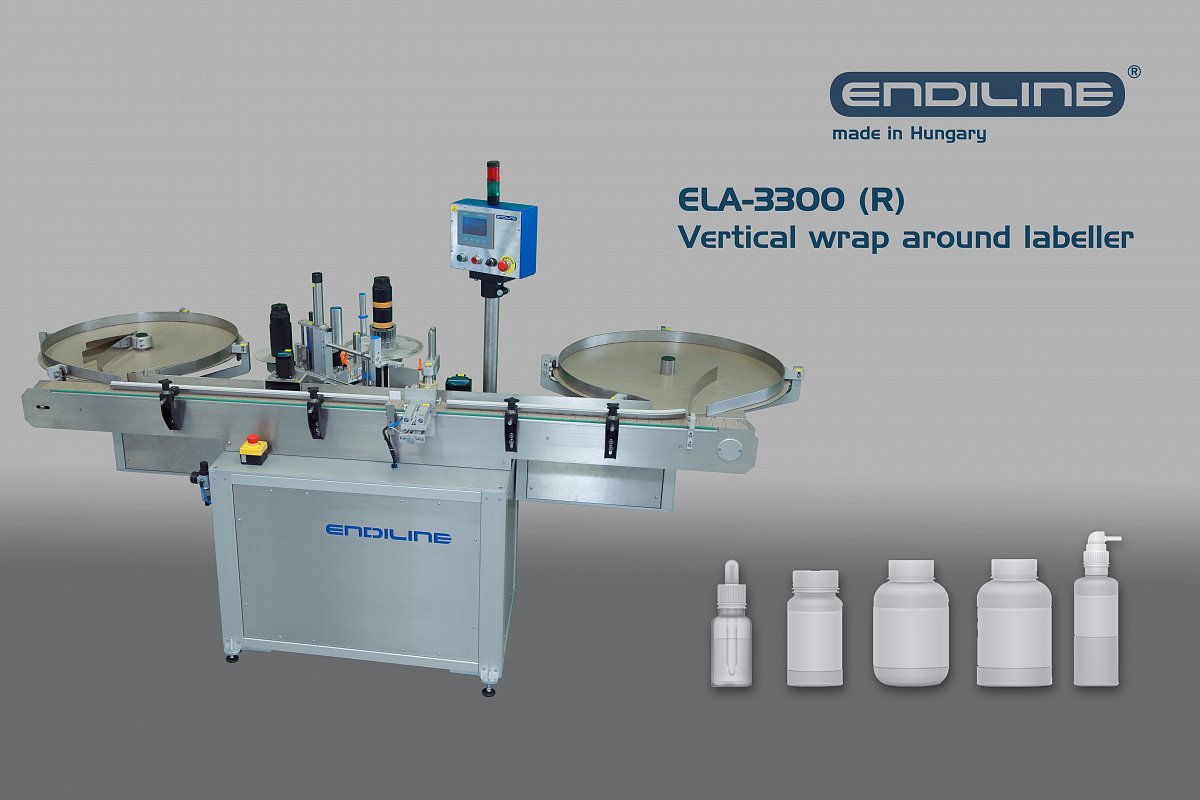

ELA-3300R Automatický okruhový etiketovací stroj s integrovanými otočnými stolmi

ELA-3300R je automatický okruhový etiketovací stroj, ktorý je určený na nanášanie samolepiacich etikiet na bočné plochy fliaš, fliaš so zavareným obsahom a valcových výrobkov, ktorých výška (spolu s nosným pásom) nesmie presiahnuť 160 mm! (Voliteľne je k dispozícii verzia s výškou až 240 mm!)
Princíp fungovania:
Produkt je umiestnený operátorom na integrovaný dávkovací otočný stôl, ktorý vďaka kontinuálnemu otáčaniu a rôznym vodiacim bariéram privádza produkty na dopravný pás etiketovacieho stroja. Fľaša sa najprv stretne so zarovnávačom. Toto zariadenie znižuje šírku dopravníka (manuálne nastaviteľné) a pomocou nastaviteľného rýchlostného kolesa spomaľuje rýchlosť pohybu produktu a oneskoruje jeho ďalší pohyb. Vďaka zarovnávaču nedochádza k zhlukovaniu produktov pred etiketovacou hlavou, aj keď sa produkty kontinuálne dávkujú. Pri správnej dávkovacej rýchlosti je výkon etiketovacieho stroja optimálne využitý. Po príchode k etiketovacej hlave je produkt pritlačený k gumovanému otočnému mechanizmu pneumatikou. Produkt sa otáča pred oceľovým okrajom na odlepenie etikety, pričom etiketovacia hlava spúšťa proces odlepenia etikety. Súčasne sa etiketa vďaka otáčaniu medzi valcami aplikuje na bočnú plochu produktu. Hotový produkt sa z dopravného pásu presúva na integrovaný prijímací otočný stôl, ktorý vďaka tvarovaným bočným bariéram vždy smeruje fľaše do stredu stola, čím zabezpečuje voľný priestor pre prichádzajúce produkty.
Nastavenie na rôzne produkty:
Výška a priemer produktov sa jednoducho nastaví, čo umožňuje rýchlu výmenu medzi rôznymi produktmi. Stroj je užívateľsky prívetivý a prechody medzi rôznymi produktmi sú rýchle.
Voliteľné rozšírenia:
Tlač LOT čísla, dátumu priamo na etiketu ešte pred jej nanesením, napríklad pomocou tlačiarne Videojet 6230.
Tlač dátumu na spodnej strane fľaše alebo na hrdle pomocou Videojet CIJ tlačiarne.
Horný etiketovací modul na aplikovanie etikety na viečko alebo uzáver obalu.
Technické parametre:
Maximálna šírka etikety: 160 mm (výška etikety vrátane nosného pásu)
Priemer etikety: max. 300 mm vonkajší priemer / 76 mm vnútorný priemer
Šírka dopravného pásu (remena): max. 100 mm
Kapacita etiketovania: cca 40 ks/min (výkon závisí od rýchlosti dávkovania, dĺžky etikety a priemeru produktu!)
Sieť: 100-240V AC 50-60 Hz
Elektrický výkon: 0,8 kW (v stabilizovanom prevádzkovom režime)
Stlačený vzduch: 6 bar
